科技日益发展，当今的制造业也不断转型。从简单的结构设计到需要仿真验证，再到电气设计需求。市面上的设计软件从屈指可数也变得不可胜数。所以选择一款适合企业设计的软件就成了制造业企业的战略之一，正因如此，我们才会看到市场上的制造业因为软件工具带来的帮助收益使得企业蓬勃发展。
针对这些问题,SOLIDWORKS electrical可以让机械和电气进行协同设计，并且标准的品牌设备关联数据与自动导出物料清单使得设计效率进一步提高。接下来，小编将给大家展示SOLIDWORKS Electrical 电气原理图绘制。
首先，在打开SOLIDWORKS Electrical界面当中点击电线工程，并选择新建一个IEC标准的工程 ，凯时网站在左侧导航器当中会看到我们新建的工程会自动生成图纸清单、布线方框图、电气原理图三个项目。

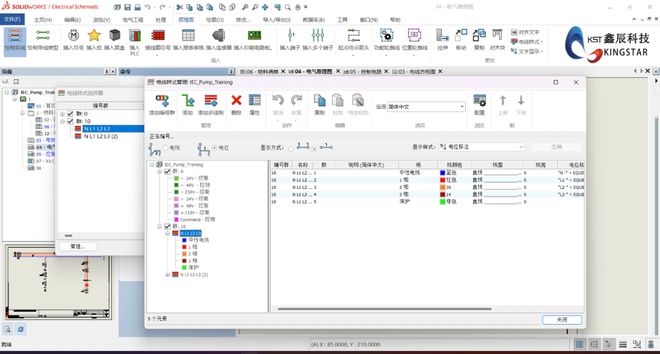

接着我们在电气原理图绘制多线，在绘制多线前提首先要建立多线样式，在电线样式管理当中添加编号群与多线制，如下图所示。
在绘制的4根电线当中插入符号(在此演示为四级热磁断路器)，在弹出的设备型号关联当中选择关联Legrand 这个品牌的断路器部件，此品牌型号设备关联着我们的设备型号库。意味着我们可以自定义也可以直接导入标准的品牌设备型号。

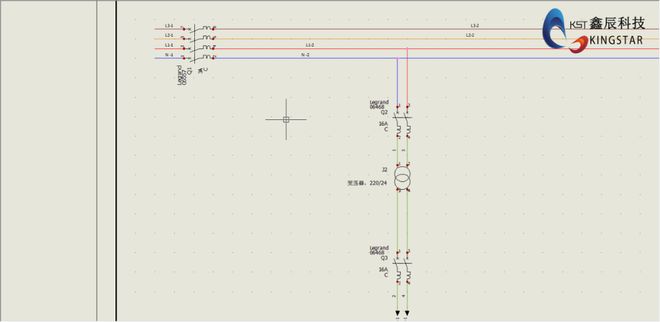

同理接着选择绘制双线，再插入相应的双极热磁断路器和变压器，并做设备型号关联，凯时网站如下图所示。可以看到我们在做设备关联时，也会将我们关联的设备数据信息列出，如品牌、额定电流、参考的部件等等信息。

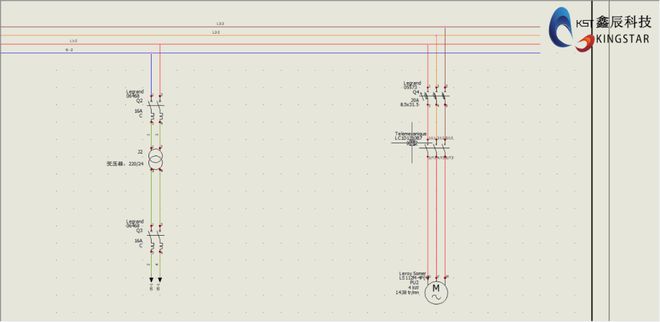

再然后我们再绘制三线，插入断路器分离器、电源触点和三相交流电机(3端子)，再做相应的设备关联k8凯发官网。

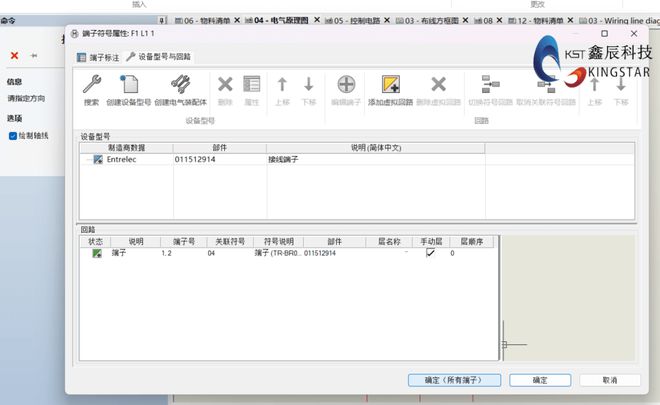

在定义好各符号位置后，我们可以对电机的三根电缆插入多个端子，并做设备关联，确定到所有端子当中。

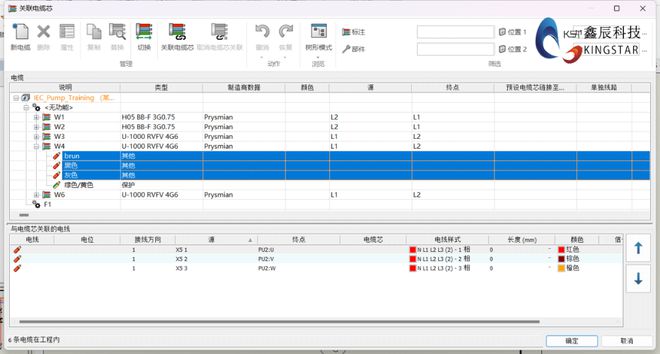

最后，对插入三个端子的三根电缆进行关联电缆芯，因为我们绘制的此电线只是电缆皮，仍需对此关联电缆芯才能作为电缆布线k8凯发官网。
到此这张电气原理图在SOLIDWORKS Electrical就绘制完毕，从这张简单的原理图可以看出，在SOLIDWORKS Electrical对于原理图或者布线方框图的绘制，实际上是由100万以上的电气元器件实现的选型。而不是简单的电气符号选择。
基于以上讲述，我们对SOLIDWORKS Electrical有了更深的了解，在以后我们将教大家更多有趣的电气内容，敬请期待。
